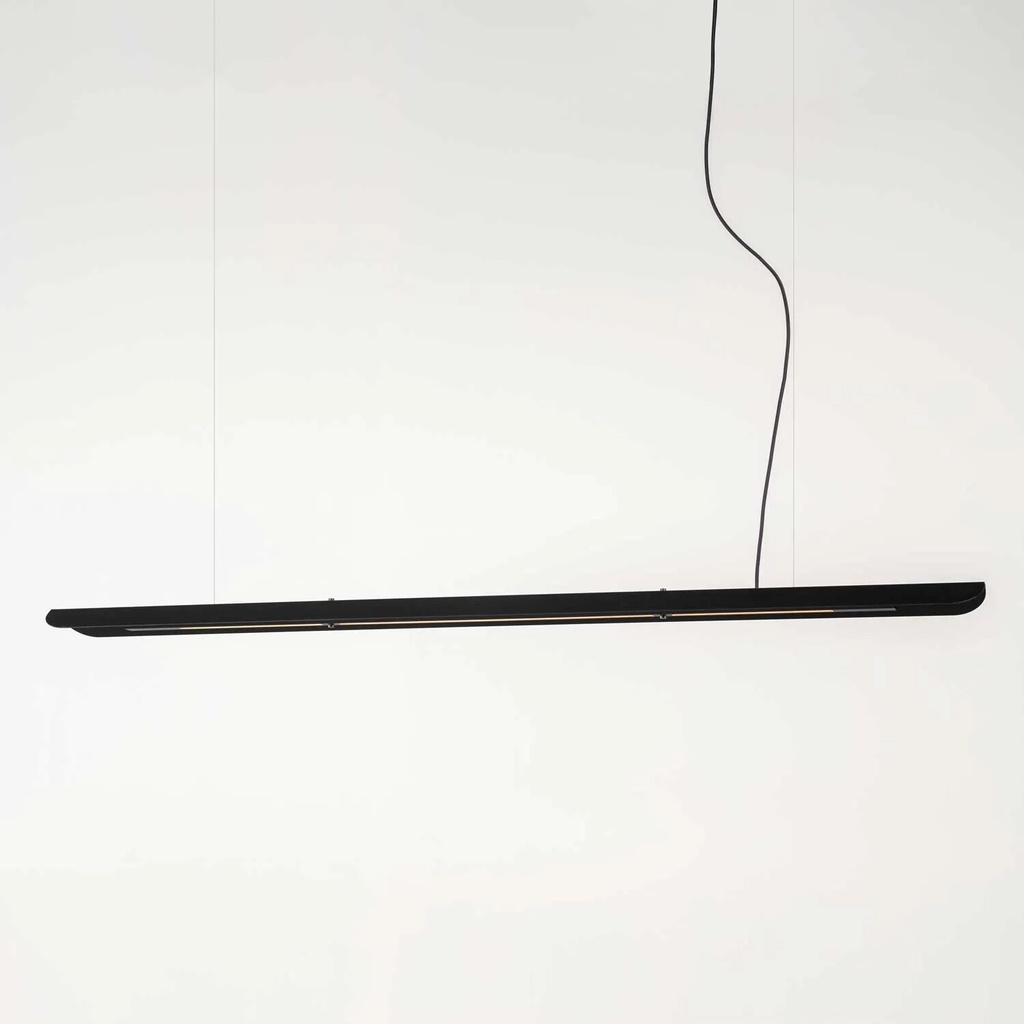

Spot suspendu pour plafond Vectris Z, 1 à 3 × SLED/LED, puissance absorbée 25,2 à 36,9 W, flux lumineux total 1 980 à 3 339 lm, diffuseur SPR (semi-prismatique) avec un angle de faisceau de 60° pour une perte de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2 ou 3 lentilles en verre rigides avec un angle de faisceau de 60°, rendu des couleurs/couleur de la lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 98, 4 000 K/CRI 95, options de commande : DALI-2, gradateur à coupure de phase (TRIAC), driver inclus, raccordement à 230 V CA/50 Hz, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix possible, dimensions : voir pictogramme, garantie LED 5 ans
Caractéristiques techniques
| Luminaire | |||
|---|---|---|---|
| Référence | 52.4101.* · 52.4102.* | Montage | suspension |
| Indice de protection | IP20 | Poids | 2 kg |
| Garantie LED | 5 ans | ||
| Contenu de la livraison | Driver intégré | ||
| Éclairage | |||
| Source lumineuse | LED · SLED | Consommation électrique | 3 × 12,3 W · 25,2 W |
| Flux lumineux | 1 980–2 340 lm · 3 × 1 024 lm · 3 × 1 113 lm · 3 × 996 lm | Angle de faisceau | 60° |
| Optique | SPR : semi-prismatique, 60°, 10 % de perte de puissance, UGR ≤ 19 | ||
| Couleurs de lumière | 2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95 · 4 000 K, IRC ≥ 98 (Sunlike) | ||
| Module LED | 18 V, niveau MacAdam 2 · 18 V, niveau MacAdam 3 | Classe d'efficacité énergétique | E · F · G |
| Système électrique | |||
| Alimentation | 230 V, 50 Hz | Commande | DALI-2 · TRIAC |
| Finitions | |||
| Couleurs standard | 002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007 | ||
| Couleurs standard NCS | S 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y | ||
| Couleur au choix | NCS ou RAL selon les indications | ||
| Dimensions | |||
| Longueur | 160 mm | ||
Modèles
| Référence | Modèle | Aspect | Couleur de la lumière | Puissance | Commande | Flux lumineux |
|---|---|---|---|---|---|---|
| 52.4101.A5A 52.4101.B5A | Vectris S Z | 2 700 K | 3 x 12,3 W | TRIAC DALI-2 | 3 × 996 lm | |
| 52.4101.A5B 52.4101.B5B | Vectris S Z | 3 000 K | 3 × 12,3 W | TRIAC DALI-2 | 3 × 1 024 lm | |
| 52.4101.A5C 52.4101.B5C | Vectris S Z | 4 000 K | 3 × 12,3 W | TRIAC DALI-2 | 3 x 1 113 lm | |
| 52.4102.A36 52.4102.B36 | Vectris Q Z | SPR | 2 700 K | 25,2 W | TRIAC DALI-2 | 1 980 lm |
| 52.4102.A37 52.4102.B37 | Vectris Q Z | SPR | 3 000 K | 25,2 W | TRIAC DALI-2 | 2 160 lm |
| 52.4102.A38 52.4102.B38 | Vectris Q Z | SPR | 4 000 K | 25,2 W | TRIAC DALI-2 | 2 340 lm |
