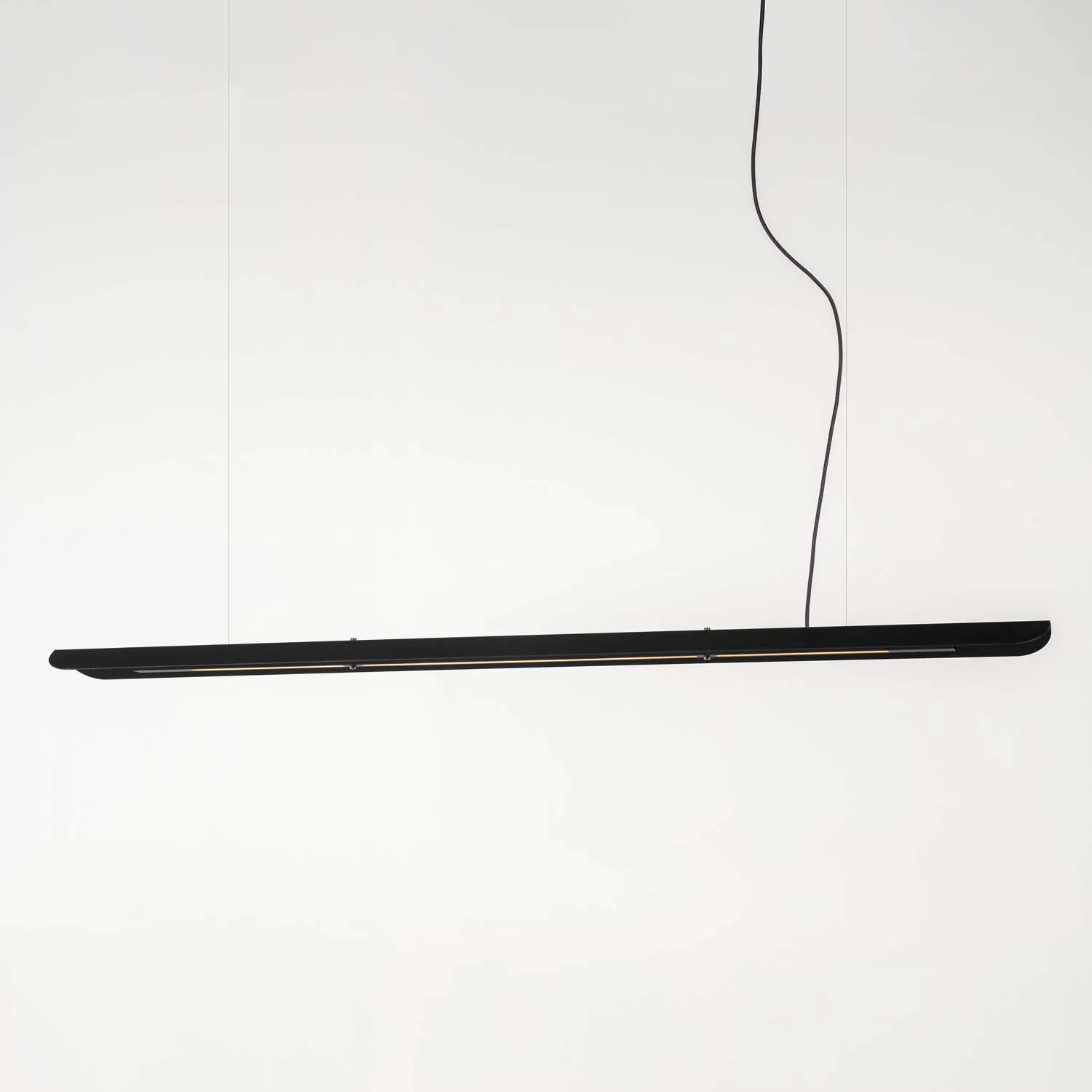

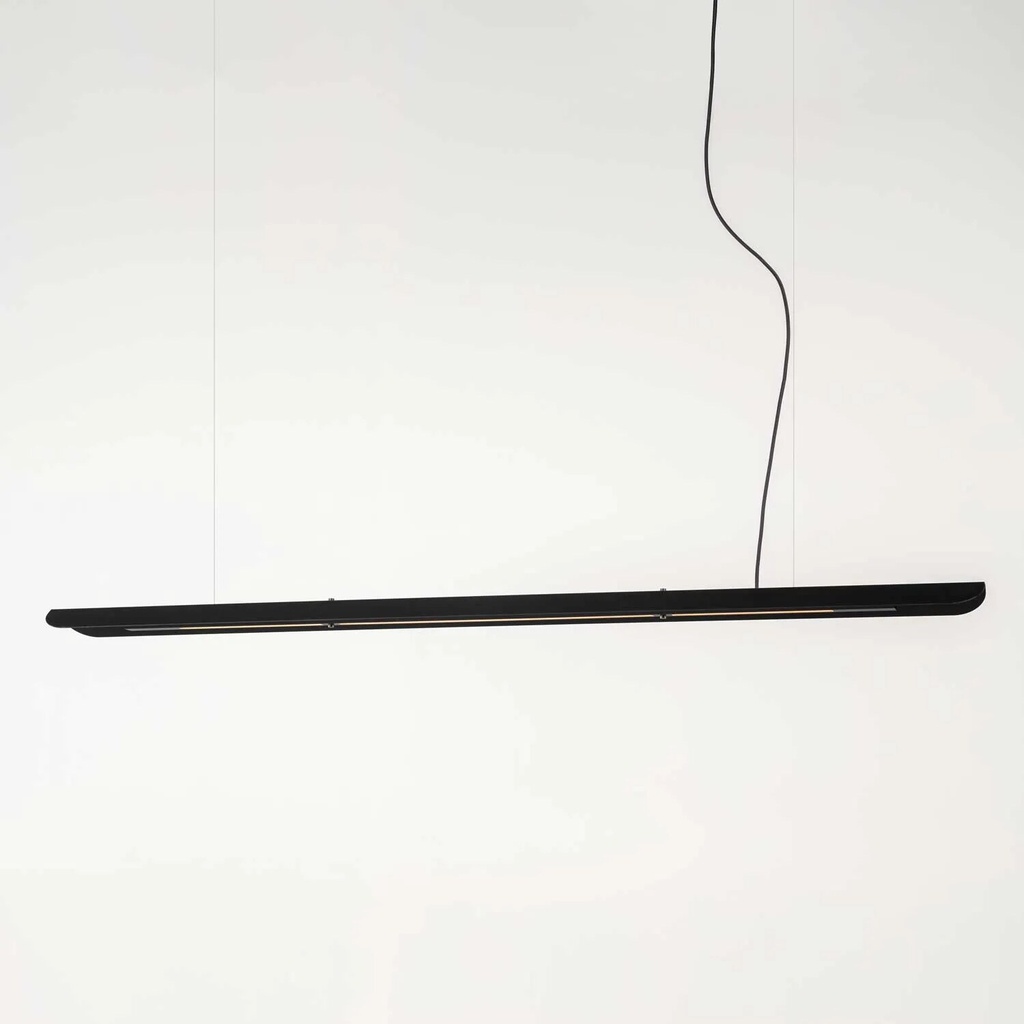

Vectris Z Deckenaufbaupendelstrahler, 1–3 × SLED/LED, Leistungsaufnahme 25,2–36,9 W, Gesamtlichtstrom 1980–3339 lm, SPR Diffusor (semiprismatisch) mit Abstrahlwinkel 60° bei 10 % Verlustleistung, PR/SPR erreichen UGR <= 19 und erfüllen DIN EN 12464-1/-2 oder 3 starre Glaslinsen mit Abstrahlwinkel 60°, Farbwiedergabe/Lichtfarbe: 2700 K/CRI98, 3000 K/CRI98, 4000 K/CRI98, 4000 K/CRI95, Steuerungsoptionen: DALI-2, Phasenabschnittsdimmer (TRIAC), inkl. Treiber, Anschluss an 230 V AC/50 Hz, Schutzart IP20, Oberflächen: schwarz/RAL9005/002, weiss/RAL9010/003, graphite/RAL7015/006, schneeweiss/RAL9016/060, aluminiumgrau/RAL9006/101, NCS-/RAL-Wunschfarbe möglich, Maße siehe Piktogramm, Garantie LED 5 Jahre
Technische Daten
| Leuchte | |||
|---|---|---|---|
| Artikelnummer | 52.4101.* · 52.4102.* | Montage | Pendel |
| Schutzart | IP20 | Gewicht | 2 kg |
| Garantie LED | 5 Jahre | ||
| Lieferumfang | Treiber integriert | ||
| Licht | |||
| Lichtquelle | LED · SLED | Leistungsaufnahme | 3 x 12,3 W · 25,2 W |
| Lichtstrom | 1980–2340 lm · 3 x 1024 lm · 3 x 1113 lm · 3 x 996 lm | Abstrahlwinkel | 60° |
| Optik | SPR: semiprismatisch, 60°, 10 % Verlustleistung, UGR ≤ 19 | ||
| Lichtfarben | 2700 K, CRI ≥ 98 (Sunlike) · 3000 K, CRI ≥ 98 (Sunlike) · 4000 K, CRI ≥ 95 · 4000 K, CRI ≥ 98 (Sunlike) | ||
| LED-Modul | 18 V, MacAdam-Stufe 2 · 18 V, MacAdam-Stufe 3 | Energieeffizienzklasse | E · F · G |
| Elektrik | |||
| Versorgung | 230 V, 50 Hz | Steuerung | DALI-2 · TRIAC |
| Oberflächen | |||
| Standardfarben | 002 schwarz RAL 9005 · 003 weiß RAL 9010 · 006 graphit RAL 7015 · 060 schneeweiß RAL 9016 · 101 aluminiumgrau RAL 9006/9007 | ||
| NCS-Standardfarben | S 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y | ||
| Wunschfarbe | NCS oder RAL nach Angabe | ||
| Maße | |||
| Länge | 160 mm | ||
Ausführungen
| Artikelnummer | Modell | Optik | Lichtfarbe | Leistung | Steuerung | Lichtstrom |
|---|---|---|---|---|---|---|
| 52.4101.A5A 52.4101.B5A | Vectris S Z | 2700 K | 3 x 12,3 W | TRIAC DALI-2 | 3 x 996 lm | |
| 52.4101.A5B 52.4101.B5B | Vectris S Z | 3000 K | 3 x 12,3 W | TRIAC DALI-2 | 3 x 1024 lm | |
| 52.4101.A5C 52.4101.B5C | Vectris S Z | 4000 K | 3 x 12,3 W | TRIAC DALI-2 | 3 x 1113 lm | |
| 52.4102.A36 52.4102.B36 | Vectris Q Z | SPR | 2700 K | 25,2 W | TRIAC DALI-2 | 1980 lm |
| 52.4102.A37 52.4102.B37 | Vectris Q Z | SPR | 3000 K | 25,2 W | TRIAC DALI-2 | 2160 lm |
| 52.4102.A38 52.4102.B38 | Vectris Q Z | SPR | 4000 K | 25,2 W | TRIAC DALI-2 | 2340 lm |
