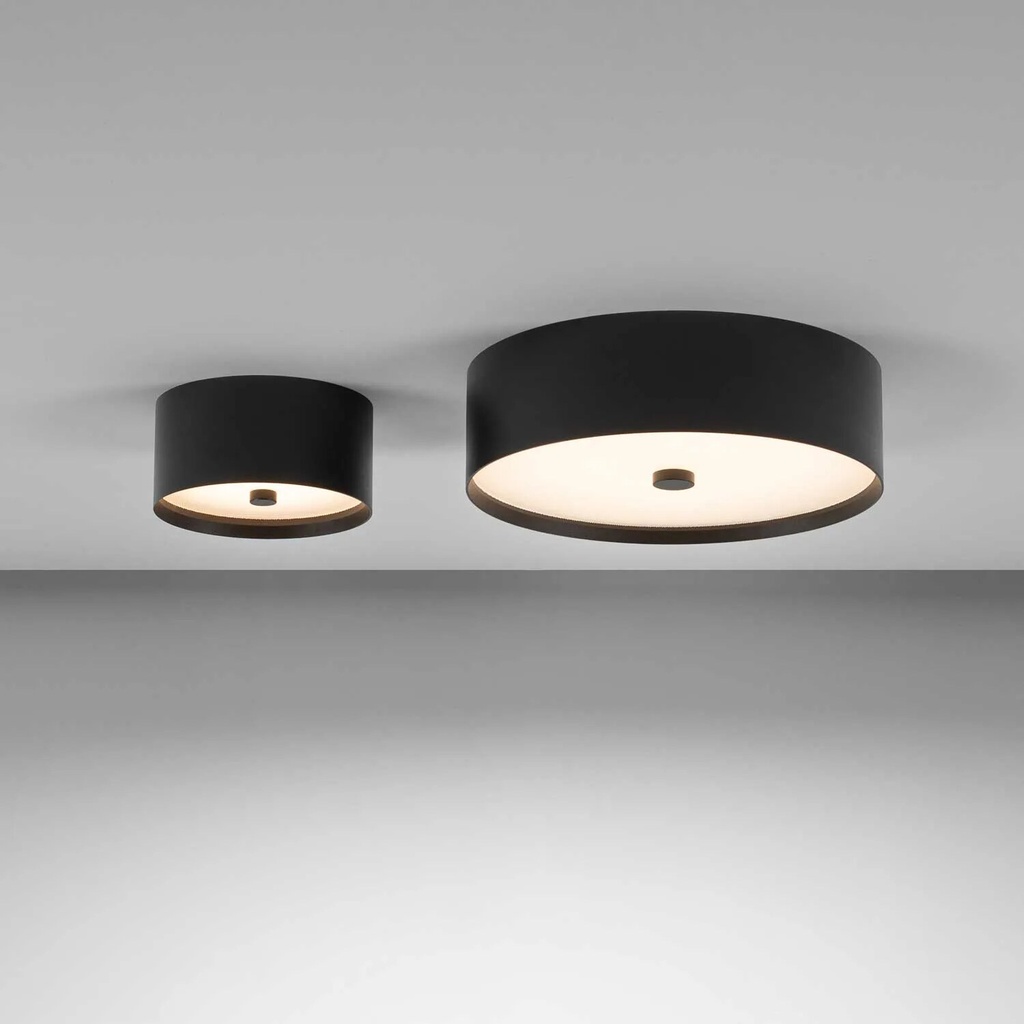

Maxime 160/300 ON, plafonnier en saillie


  • Diffuseur
  • Diamètre
  • Technologie de variation d'intensité lumineuse
  • Couleur du boîtier - 002/noir/RAL9005
    Bitte tragen Sie Ihre NCS/RAL Wunschfarbe hier ein, z.B. S 7005-R (NCS) oder RAL9876 (RAL). Ab einer Stückzahl von 6 Leuchten in gleicher Farbe entfällt der Aufschlag.
  • Couleur de la lumière
Délai de livraison env. 4 semaines
Réf. 48.1117.D16.002
Add to wishlist
Contact Us
Documents
chors-maxime-on-160-110-mm-rozstaw-installation-manual.pdf chors-maxime-on-160-installation-manual.pdf chors-maxime-on-300-230-mm-rozstaw-installation-manual.pdf chors-maxime-on-300-installation-manual.pdf chors-maxime-on-3d-data-2.zip chors-maxime-on-3d-data.zip chors-maxime-on-photometric-data.zip

Maxime 160/300 ON, plafonnier en saillie, 1 × SLED/LED, puissance absorbée 12,6–17,5 W, flux lumineux total 1008–2576 lm, diffuseurs au choix : SOFT (diffuseur opale), angle de faisceau > 90° avec une dissipation de puissance de 30 %, PR (prismatique), angle de faisceau 60° avec une dissipation de puissance de 8 %, SPR (semi-prismatique), angle de faisceau de 60° pour une dissipation de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 95, options de commande : DALI-2, gradateur à coupure de phase (TRIAC), driver inclus, raccordement à 230 V CA/50 Hz, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix possible, dimensions : voir pictogramme, garantie LED 5 ans

Caractéristiques techniques

Luminaire
Référence48.1117.* · 48.1118.*Montageen saillie au plafond
Indice de protectionIP20Poids1 à 1,5 kg
Garantie LED5 ans
Contenu de la livraisonDriver intégré
Éclairage
Source lumineuseLED · SLEDConsommation électrique12,6 W · 17,5 W
Flux lumineux1 008–2 576 lmAngle de faisceau60° · > 90°
OptiqueSOFT : diffuseur opale, > 90°, 30 % de perte
de puissance PR : prismatique, 60°, 8 % de perte de puissance, UGR ≤ 19
SPR : semi-prismatique, 60°, 10 % de perte de puissance, UGR ≤ 19
Couleurs de lumière2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95
Module LED18 V, niveau MacAdam 2 · 18 V, niveau MacAdam 3 · 30 V, niveau MacAdam 3Classe d'efficacité énergétiqueE · F
Système électrique
Alimentation230 V, 50 HzCommandeDALI-2 · TRIAC
Finitions
Couleurs standard002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007
Couleurs standard NCSS 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y
Couleur au choixNCS ou RAL selon les indications
Dimensions
Diamètre160–300 mm
Modèles
RéférenceFinitionCouleur de la lumièrePuissanceAngleCommandeFlux lumineux
48.1117.D16
48.1117.E16		SOFT2 700 K12,6 W> 90°TRIAC
DALI-2		1 008 lm
48.1117.D17
48.1117.E17		SOFT3 000 K12,6 W> 90°TRIAC
DALI-2		1 008 lm
48.1117.D18
48.1117.E18		SOFT4 000 K12,6 W> 90°TRIAC
DALI-2		1 078 lm
48.1117.D26
48.1117.E26		PR2 700 K12,6 W60°TRIAC
DALI-2		1 324 lm
48.1117.D27
48.1117.E27		PR3 000 K12,6 W60°TRIAC
DALI-2		1 324 lm
48.1117.D28
48.1117.E28		PR4 000 K12,6 W60°TRIAC
DALI-2		1 416 lm
48.1117.D36
48.1117.E36		SPR2 700 K12,6 W60°TRIAC
DALI-2		1 296 lm
48.1117.D37
48.1117.E37		SPR3 000 K12,6 W60°TRIAC
DALI-2		1 296 lm
48.1117.D38
48.1117.E38		SPR4 000 K12,6 W60°TRIAC
DALI-2		1 386 lm
48.1118.A16
48.1118.B16		SOFT2 700 K17,5 W> 90°TRIAC
DALI-2		1 855 lm
48.1118.A17
48.1118.B17		SOFT3 000 K17,5 W> 90°TRIAC
DALI-2		1 855 lm
48.1118.A18
48.1118.B18		SOFT4 000 K17,5 W> 90°TRIAC
DALI-2		1 960 lm
48.1118.A26
48.1118.B26		PR2 700 K17,5 W60°TRIAC
DALI-2		2 438 lm
48.1118.A27
48.1118.B27		PR3 000 K17,5 W60°TRIAC
DALI-2		2 438 lm
48.1118.A28
48.1118.B28		PR4 000 K17,5 W60°TRIAC
DALI-2		2 576 lm
48.1118.A36
48.1118.B36		SPR2 700 K17,5 W60°TRIAC
DALI-2		2 385 lm
48.1118.A37
48.1118.B37		SPR3 000 K17,5 W60°TRIAC
DALI-2		2 385 lm
48.1118.A38
48.1118.B38		SPR4 000 K17,5 W60°TRIAC
DALI-2		2 520 lm
