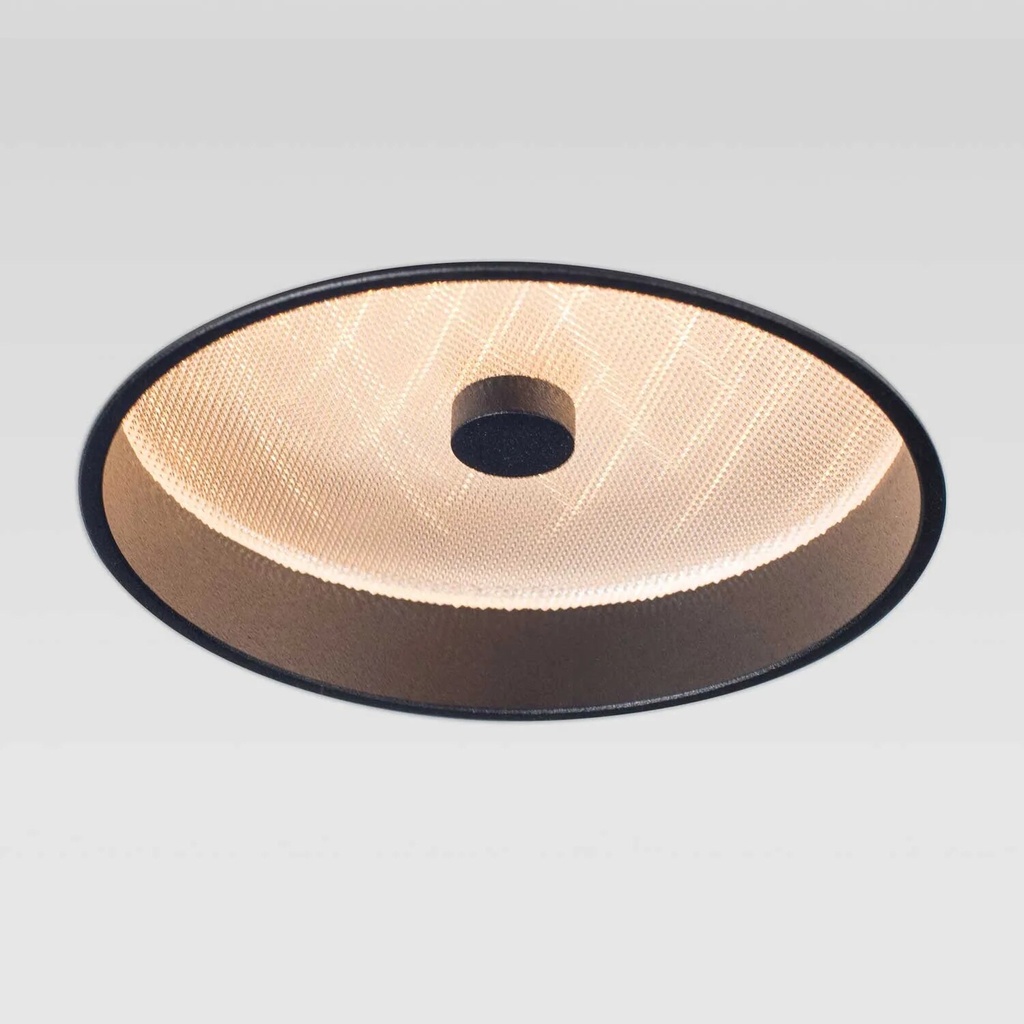

Maxime 160/300 IN, luminaire encastré pour plafond, 1 × SLED/LED, intensité réglable, puissance absorbée 12,6–36,4 W, flux lumineux total 1008–2576 lm, diffuseurs au choix : SOFT (diffuseur opale), angle de faisceau > 90° avec une dissipation de puissance de 30 %, PR (prismatique), angle de faisceau 60° avec une dissipation de puissance de 8 %, SPR (semi-prismatique), angle de faisceau de 60° avec une dissipation de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de la lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 95, hors drivers, drivers adaptés selon le type de gradation (TRIAC/DALI-2/Casambi), en cas d’installation de plusieurs luminaires, un driver par luminaire, courant de fonctionnement 350–700 mA/700 mA, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix, dimensions : voir pictogramme, garantie LED 5 ans
Caractéristiques techniques
| Luminaire | |||
|---|---|---|---|
| Référence | 48.3115.* · 48.3116.* | Montage | Encastré |
| Indice de protection | IP20 | Poids | 0,9–1,2 kg |
| Garantie LED | 5 ans | ||
| Contenu de la livraison | sans driver ; un driver adapté est nécessaire pour chaque luminaire | ||
| Éclairage | |||
| Source lumineuse | LED · SLED | Puissance absorbée | 12,6 W · 17,5 / 36,4 W |
| Flux lumineux | 1 008–1 416 lm · 1 855/3 360 lm · 2 385/4 320 lm · 2 438/4 416 lm · 2 520/4 590 lm · 2 576/4 692 lm | Angle de faisceau | 60° · > 90° |
| Optique | SOFT : diffuseur opale, > 90°, 30 % de perte de puissance PR : prismatique, 60°, 8 % de perte de puissance, UGR ≤ 19 SPR : semi-prismatique, 60°, 10 % de perte de puissance, UGR ≤ 19 | ||
| Couleurs de lumière | 2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95 | ||
| Module LED | 18 V, niveau MacAdam 3 · 30 V, niveau MacAdam 3 | Classe d'efficacité énergétique | E · F |
| Système électrique | |||
| Alimentation | 350/700 mA CC · 700 mA CC | Commande | via le pilote sélectionné |
| Finitions | |||
| Couleurs standard | 002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007 | ||
| Couleurs standard NCS | S 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y | ||
| Couleur au choix | NCS ou RAL selon les indications | ||
| Dimensions | |||
| Diamètre | 160–300 mm | Ouverture d'encastrement | 155 mm · 295 mm |
| Profondeur d'encastrement | 80 mm | ||
Modèles
| Référence | Rendu lumineux | Couleur de la lumière | Puissance | Angle | Flux lumineux |
|---|---|---|---|---|---|
| 48.3115.H16 | SOFT | 2 700 K | 12,6 W | > 90° | 1 008 lm |
| 48.3115.H17 | SOFT | 3 000 K | 12,6 W | > 90° | 1 008 lm |
| 48.3115.H18 | SOFT | 4 000 K | 12,6 W | > 90° | 1 078 lm |
| 48.3115.H26 | PR | 2 700 K | 12,6 W | 60° | 1 324 lm |
| 48.3115.H27 | PR | 3 000 K | 12,6 W | 60° | 1 324 lm |
| 48.3115.H28 | PR | 4 000 K | 12,6 W | 60° | 1 416 lm |
| 48.3115.H36 | SPR | 2 700 K | 12,6 W | 60° | 1 296 lm |
| 48.3115.H37 | SPR | 3 000 K | 12,6 W | 60° | 1 296 lm |
| 48.3115.H38 | SPR | 4 000 K | 12,6 W | 60° | 1 386 lm |
| 48.3116.I16 | SOFT | 2 700 K | 17,5 / 36,4 W | > 90° | 1 855/3 360 lm |
| 48.3116.I17 | SOFT | 3 000 K | 17,5 / 36,4 W | > 90° | 1 855/3 360 lm |
| 48.3116.I18 | SOFT | 4 000 K | 17,5 / 36,4 W | > 90° | 2 576/4 692 lm |
| 48.3116.I26 | PR | 2 700 K | 17,5 / 36,4 W | 60° | 2 438/4 416 lm |
| 48.3116.I27 | PR | 3 000 K | 17,5 / 36,4 W | 60° | 2 438/4 416 lm |
| 48.3116.I28 | PR | 4 000 K | 17,5 / 36,4 W | 60° | 2 576/4 692 lm |
| 48.3116.I36 | SPR | 2 700 K | 17,5 / 36,4 W | 60° | 2 385/4 320 lm |
| 48.3116.I37 | SPR | 3 000 K | 17,5 / 36,4 W | 60° | 2 385/4 320 lm |
| 48.3116.I38 | SPR | 4 000 K | 17,5 / 36,4 W | 60° | 2 520/4 590 lm |
