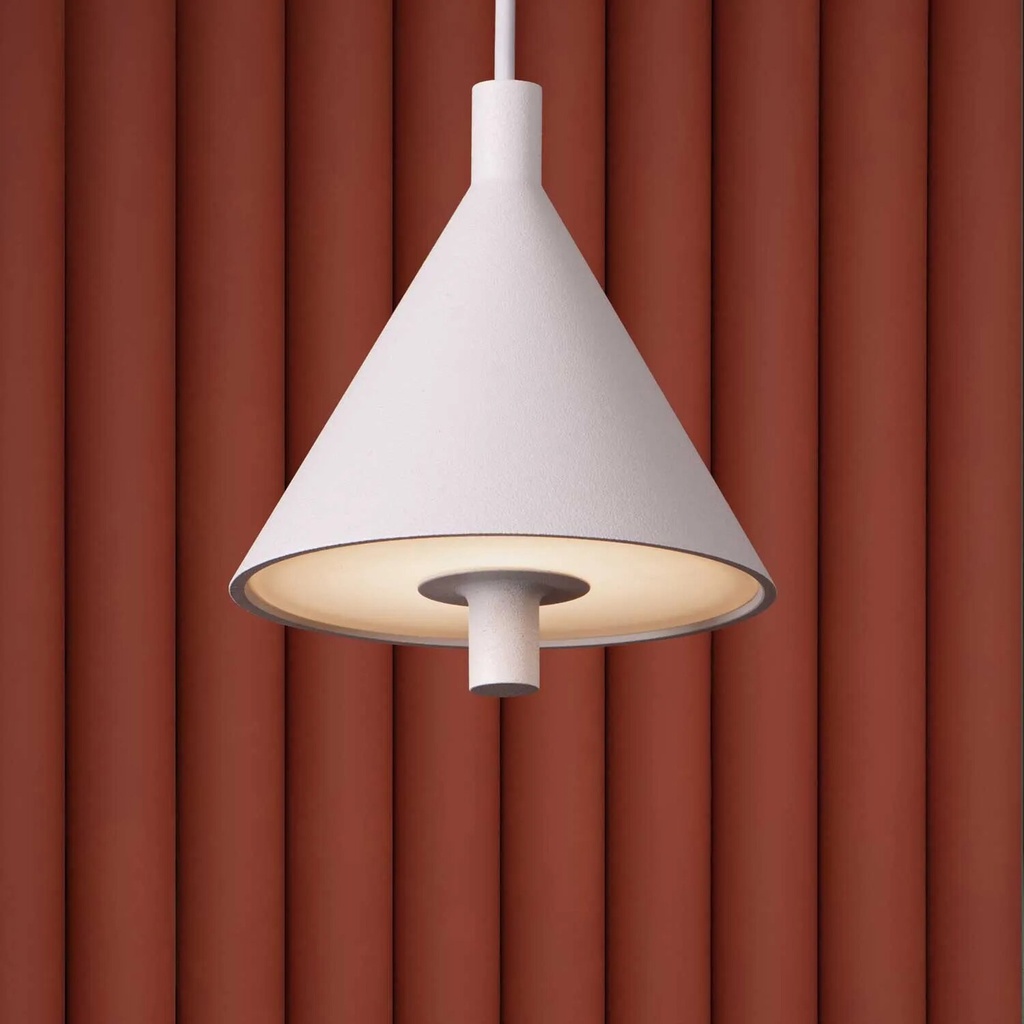

Otel Z TR48, suspension pour rail électrique 48 V

Otel Z TR48, suspension pour rail électrique 48 V, 1 × SLED, puissance absorbée 7,2 W, flux lumineux total 630–675 lm, diffuseur SPR (semi-prismatique) avec angle de faisceau de 60° pour une perte de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de lumière : 2 700 K/CRI98, 3 000 K/CRI98, 4 000 K/CRI 98, options de commande : DALI-2, commutable, avec adaptateur 48 V pour STUCCHI® Evo ST1/ST8/ST3 (transformateur séparé), câble d'alimentation droit isolé au silicone, 48 V CC, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, aluminium brossé/414, acier brossé/416, vieil or brossé/435, cuivre brossé/444, laiton brossé/445, bronze brossé/447, couleur NCS/RAL au choix, dimensions : voir pictogramme, garantie LED 5 ans

Caractéristiques techniques

Luminaire
Référence	25.B160.* · 25.B161.* · 25.B162.* · 25.B163.* · 25.B164.* · 25.B165.*	Montage	Rail d'alimentation 48 V
Indice de protection	IP20	Poids	0,5 kg
Garantie LED	5 ans
Éclairage
Source lumineuse	SLED	Consommation électrique	7,2 W
Flux lumineux	630–675 lm	Angle de faisceau	60°
Optique	SPR : semi-prismatique, 60°, perte de puissance de 10 %, UGR ≤ 19
Températures de couleur	2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 98 (Sunlike)
Module LED	18 V, niveau MacAdam 3	Classe d'efficacité énergétique	F
Système électrique
Alimentation	48 V CC	Commande	DALI-2 · Commutation, circuit 1 · Commutation, circuit 2
Finitions
Couleurs standard	002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007
Métalliques	414 aluminium brossé · 416 acier brossé · 435 vieil or brossé · 444 cuivre brossé · 445 laiton brossé · 447 bronze brossé
Couleurs standard NCS	S 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y
Couleur au choix	NCS ou RAL selon spécifications

Finitions

Référence	Modèle	Couleur de la lumière	Commande	Flux lumineux
25.B160.L3A	Otel A Z A TR48	2700 K	Commutation, circuit 1	630 lm
25.B160.L3B	Otel A Z A TR48	3 000 K	Commutation, circuit 1	630 lm
25.B160.L3C	Otel A Z A TR48	4 000 K	Commutation, circuit 1	675 lm
25.B160.M3A	Otel A Z TR48	2 700 K	DALI-2	630 lm
25.B160.M3B	Otel A Z TR48	3 000 K	DALI-2	630 lm
25.B160.M3C	Otel A Z TR48	4 000 K	DALI-2	675 lm
25.B161.L3A	Otel A Z B TR48	2 700 K	Commutation, circuit 2	630 lm
25.B161.L3B	Otel A Z B TR48	3 000 K	Commutation, circuit 2	630 lm
25.B161.L3C	Otel A Z B TR48	4 000 K	Commutation, circuit 2	675 lm
25.B162.L3A	Otel B Z A TR48	2 700 K	Commutation, circuit 1	630 lm
25.B162.L3B	Otel B Z A TR48	3 000 K	Commutation, circuit 1	630 lm
25.B162.L3C	Otel B Z A TR48	4 000 K	Commutation, circuit 1	675 lm
25.B162.M3A	Otel B Z TR48	2 700 K	DALI-2	630 lm
25.B162.M3B	Otel B Z TR48	3 000 K	DALI-2	630 lm
25.B162.M3C	Otel B Z TR48	4 000 K	DALI-2	675 lm
25.B163.L3A	Otel B Z B TR48	2 700 K	Commutation, circuit 2	630 lm
25.B163.L3B	Otel B Z B TR48	3 000 K	Commutation, circuit 2	630 lm
25.B163.L3C	Otel B Z B TR48	4 000 K	Commutation, circuit 2	675 lm
25.B164.L3A	Otel C Z A TR48	2 700 K	Commutation, circuit 1	630 lm
25.B164.L3B	Otel C Z A TR48	3 000 K	Commutation, circuit 1	630 lm
25.B164.L3C	Otel C Z A TR48	4 000 K	Commutation, circuit 1	675 lm
25.B164.M3A	Otel C Z TR48	2 700 K	DALI-2	630 lm
25.B164.M3B	Otel C Z TR48	3 000 K	DALI-2	630 lm
25.B164.M3C	Otel C Z TR48	4 000 K	DALI-2	675 lm
25.B165.L3A	Otel C Z B TR48	2 700 K	Commutation, circuit 2	630 lm
25.B165.L3B	Otel C Z B TR48	3 000 K	Commutation, circuit 2	630 lm
25.B165.L3C	Otel C Z B TR48	4 000 K	Commutation, circuit 2	675 lm
