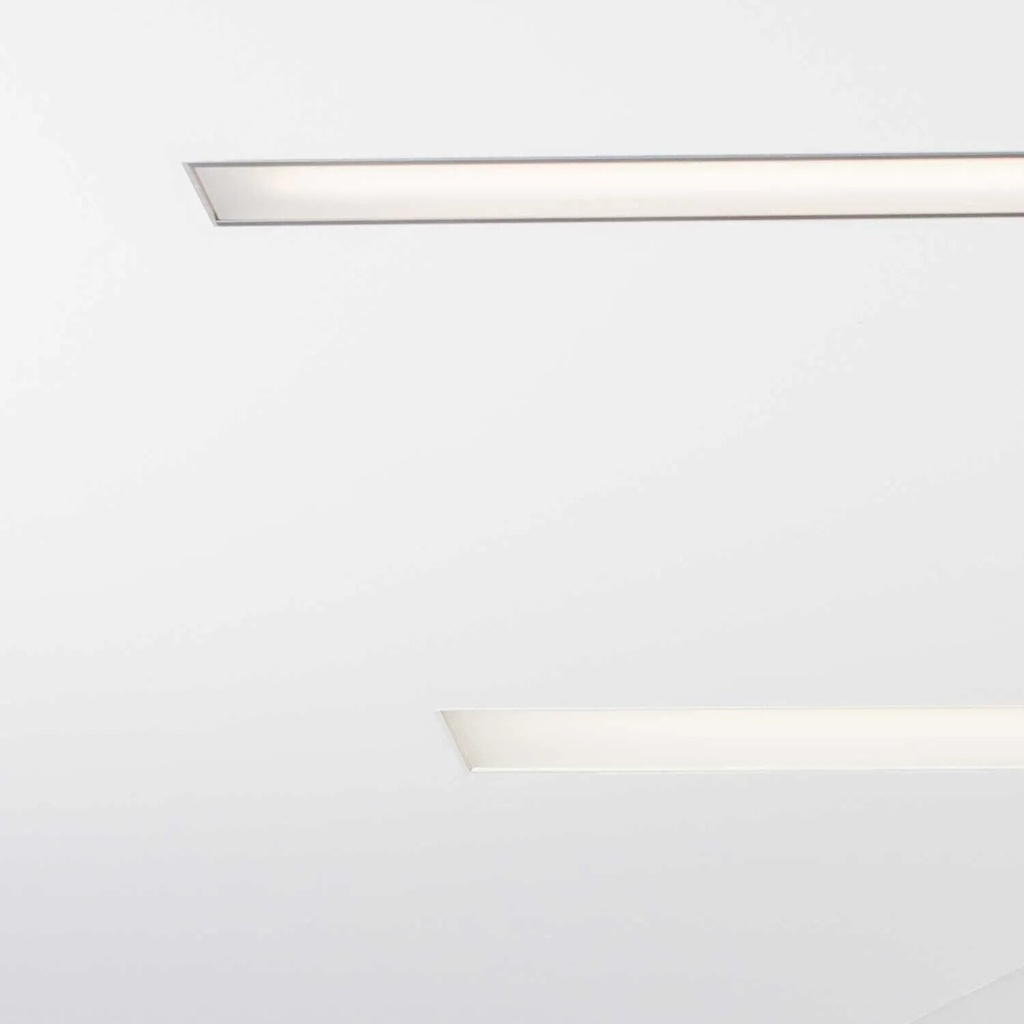

Luminaire encastré pour plafond Thiny Slim RT IN


  • Longueur
  • Diffuseur
  • Technologie de variation d'intensité lumineuse
  • Couleur du boîtier - 002/noir/RAL9005
  • Couleur de la lumière
Délai de livraison env. 4 semaines
Réf. 22.3106.116.002
Add to wishlist
Contact Us
Documents
chors-thiny-slim-rt-3d-data.zip chors-thiny-slim-rt-installation-manual.pdf

Luminaire encastré pour plafond Thiny Slim RT IN, 1 × SLED/LED, puissance absorbée 6,3–31,5 W, flux lumineux total 504–3565 lm, diffuseurs au choix : SOFT (diffuseur opale), angle de faisceau > 90° à 30 % de dissipation thermique, PR (prismatique), angle de faisceau 60° à 8 % de dissipation thermique, SPR (semi-prismatique), angle de faisceau de 60° avec une dissipation de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de la lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 95, options de commande : DALI-2, variateur à coupure de phase (TRIAC), driver inclus, raccordement à 230 V CA/50 Hz, indice de protection IP20, sans cadre, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix possible, dimensions : voir pictogramme, garantie LED 5 ans

Caractéristiques techniques

Luminaire
Référence22.3106.* · 22.3107.* · 22.3108.* · 22.3109.* · 22.3110.*MontageEncastré
Indice de protectionIP20Poids0,6–1,4 kg
Garantie LED5 ans
Contenu de la livraisonDriver intégré
Éclairage
Source lumineuseLED · SLEDConsommation électrique6,3 W · 12,6 W · 18,9 W · 25,2 W · 31,5 W
Flux lumineux504–3 565 lmAngle de faisceau60° · > 90°
OptiqueSOFT : diffuseur opale, > 90°, 30 % de perte
de puissance PR : prismatique, 60°, 8 % de perte de puissance, UGR ≤ 19
SPR : semi-prismatique, 60°, 10 % de perte de puissance, UGR ≤ 19
Températures de couleur2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95
Module LED18 V, niveau MacAdam 3Classe d'efficacité énergétiqueE · F
Système électrique
Alimentation230 V, 50 HzCommandeDALI-2 · TRIAC
Finitions
Couleurs standard002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007
Dimensions
Longueur300–1 500 mmOuverture de montage68 x 1 215 mm · 68 x 1 515 mm · 68 x 315 mm · 68 x 615 mm · 68 x 915 mm
Profondeur d'encastrement76 mm
Modèles
RéférenceModèleFinitionCouleur de la lumièrePuissanceAngleCommandeFlux lumineux
22.3106.116
22.3106.216		Thiny Slim RT 30SOFT2 700 K6,3 W> 90°TRIAC
DALI-2		504 lm
22.3106.117
22.3106.217		Thiny Slim RT 30SOFT3 000 K6,3 W> 90°TRIAC
DALI-2		504 lm
22.3106.118
22.3106.218		Thiny Slim RT 30SOFT4 000 K6,3 W60°TRIAC
DALI-2		543 lm
22.3106.126
22.3106.226		Thiny Slim RT 30PR2 700 K6,3 W60°TRIAC
DALI-2		663 lm
22.3106.127
22.3106.227		Thiny Slim RT 30PR3 000 K6,3 W60°TRIAC
DALI-2		663 lm
22.3106.128
22.3106.228		Thiny Slim RT 30PR4 000 K6,3 W60°TRIAC
DALI-2		713 lm
22.3106.136
22.3106.236		Thiny Slim RT 30SPR2 700 K6,3 W60°TRIAC
DALI-2		648 lm
22.3106.137
22.3106.237		Thiny Slim RT 30SPR3 000 K6,3 W60°TRIAC
DALI-2		648 lm
22.3106.138
22.3106.238		Thiny Slim RT 30SPR4 000 K6,3 W> 90°TRIAC
DALI-2		698 lm
22.3107.116
22.3107.216		Thiny Slim RT 60SOFT2 700 K12,6 W> 90°TRIAC
DALI-2		1 008 lm
22.3107.117
22.3107.217		Thiny Slim RT 60SOFT3 000 K12,6 W> 90°TRIAC
DALI-2		1 008 lm
22.3107.118
22.3107.218		Thiny Slim RT 60SOFT4 000 K12,6 W60°TRIAC
DALI-2		1 090 lm
22.3107.126
22.3107.226		Thiny Slim RT 60PR2 700 K12,6 W60°TRIAC
DALI-2		1 325 lm
22.3107.127
22.3107.227		Thiny Slim RT 60PR3 000 K18,9 W60°TRIAC
DALI-2		1 325 lm
22.3107.128
22.3107.228		Thiny Slim RT 60PR4 000 K12,6 W60°TRIAC
DALI-2		1 426 lm
22.3107.136
22.3107.236		Thiny Slim RT 60SPR2 700 K12,6 W60°TRIAC
DALI-2		1 296 lm
22.3107.137
22.3107.237		Thiny Slim RT 60SPR3 000 K18,9 W60°TRIAC
DALI-2		1 296 lm
22.3107.138
22.3107.238		Thiny Slim RT 60SPR4 000 K12,6 W> 90°TRIAC
DALI-2		1 395 lm
22.3108.116
22.3108.216		Thiny Slim RT 90SOFT2 700 K18,9 W> 90°TRIAC
DALI-2		1 512 lm
22.3108.117
22.3108.217		Thiny Slim RT 90SOFT3 000 K18,9 W> 90°TRIAC
DALI-2		1 512 lm
22.3108.118
22.3108.218		Thiny Slim RT 90SOFT4 000 K18,9 W60°TRIAC
DALI-2		1 628 lm
22.3108.126
22.3108.226		Thiny Slim RT 90PR2 700 K18,9 W60°TRIAC
DALI-2		1 988 lm
22.3108.127
22.3108.227		Thiny Slim RT 90PR3 000 K18,9 W60°TRIAC
DALI-2		1 988 lm
22.3108.128
22.3108.228		Thiny Slim RT 90PR4 000 K18,9 W60°TRIAC
DALI-2		2 139 lm
22.3108.136
22.3108.236		Thiny Slim RT 90SPR2 700 K18,9 W60°TRIAC
DALI-2		1 944 lm
22.3108.137
22.3108.237		Thiny Slim RT 90SPR3 000 K18,9 W60°TRIAC
DALI-2		1 944 lm
22.3108.138
22.3108.238		Thiny Slim RT 90SPR4 000 K18,9 W> 90°TRIAC
DALI-2		2 093 lm
22.3109.116
22.3109.216		Thiny Slim RTSOFT2 700 K25,2 W> 90°TRIAC
DALI-2		2 016 lm
22.3109.117
22.3109.217		Thiny Slim RTSOFT3 000 K25,2 W> 90°TRIAC
DALI-2		2 016 lm
22.3109.118
22.3109.218		Thiny Slim RTSOFT4 000 K25,2 W60°TRIAC
DALI-2		2 170 lm
22.3109.126
22.3109.226		Thiny Slim RTPR2 700 K25,2 W60°TRIAC
DALI-2		2 650 lm
22.3109.127
22.3109.227		Thiny Slim RTPR3 000 K25,2 W60°TRIAC
DALI-2		2 650 lm
22.3109.128
22.3109.228		Thiny Slim RTPR4 000 K25,2 W60°TRIAC
DALI-2		2 852 lm
22.3109.136
22.3109.236		Thiny Slim RTSPR2 700 K25,2 W60°TRIAC
DALI-2		2 592 lm
22.3109.137
22.3109.237		Thiny Slim RTSPR3 000 K25,2 W60°TRIAC
DALI-2		2 592 lm
22.3109.138
22.3109.238		Thiny Slim RTSPR4 000 K25,2 W> 90°TRIAC
DALI-2		2 790 lm
22.3110.116
22.3110.216		Thiny Slim RTSOFT2 700 K31,5 W> 90°TRIAC
DALI-2		2 520 lm
22.3110.117
22.3110.217		Thiny Slim RTSOFT3 000 K31,5 W> 90°TRIAC
DALI-2		2 520 lm
22.3110.118
22.3110.218		Thiny Slim RTSOFT4 000 K31,5 W60°TRIAC
DALI-2		2 713 lm
22.3110.126
22.3110.226		Thiny Slim RTPR2 700 K31,5 W60°TRIAC
DALI-2		3 312 lm
22.3110.127
22.3110.227		Thiny Slim RTPR3 000 K31,5 W60°TRIAC
DALI-2		3 312 lm
22.3110.128
22.3110.228		Thiny Slim RTPR4 000 K31,5 W60°TRIAC
DALI-2		3 565 lm
22.3110.136
22.3110.236		Thiny Slim RTSPR2 700 K31,5 W60°TRIAC
DALI-2		3 240 lm
22.3110.137
22.3110.237		Thiny Slim RTSPR3 000 K31,5 W60°TRIAC
DALI-2		3 240 lm
22.3110.138Thiny Slim RTSPR4 000 K31,5 W> 90°TRIAC3 488 lm
22.3110.238Thiny Slim RTSPR4 000 K31,5 W60°DALI-23 488 lm
