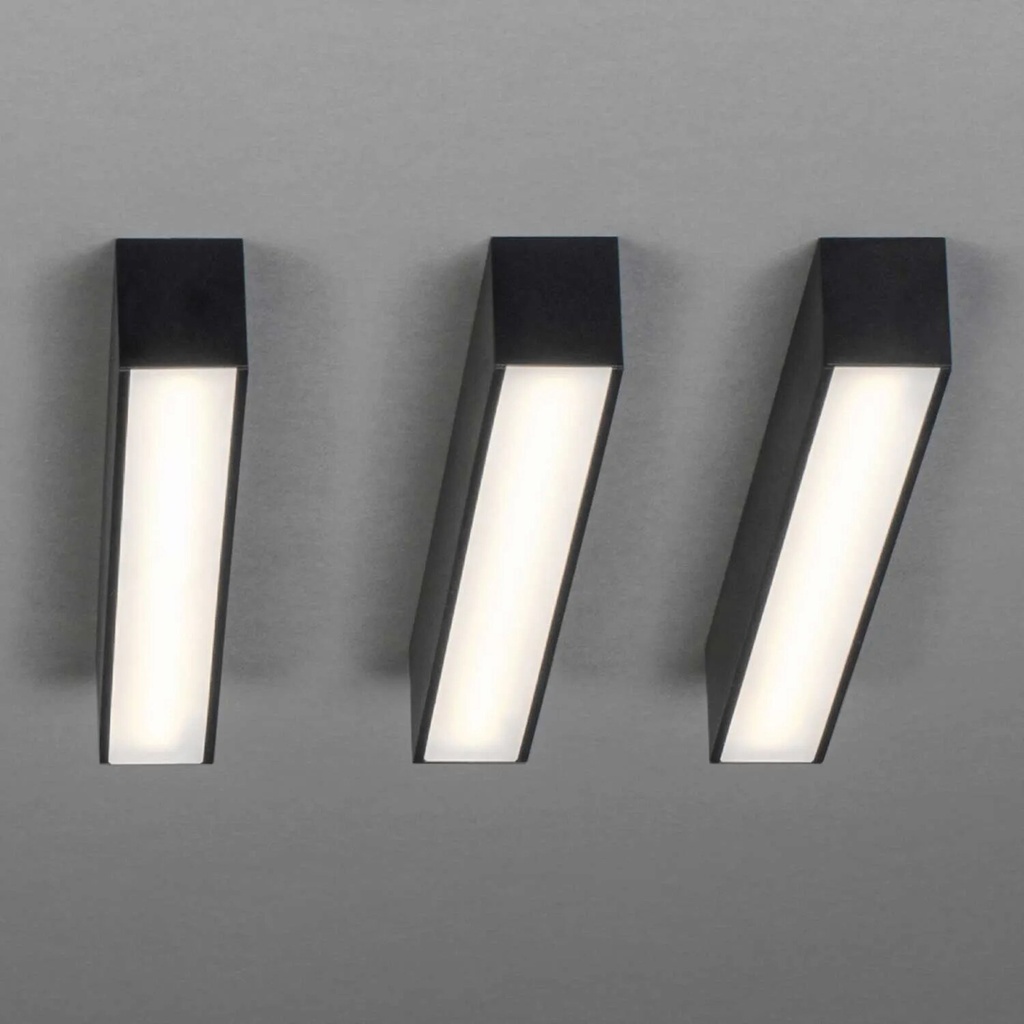

Luminaire sur rail électrique Thiny Slim TR48, 48 V

Nous utilisons des photos de produits générées ou améliorées par l'IA.

Luminaire sur rail électrique Thiny Slim TR48, 48 V


  • Longueur
  • Diffuseur
  • Technologie de variation d'intensité lumineuse
  • Couleur du boîtier - 002/noir/RAL9005
    Bitte tragen Sie Ihre NCS/RAL Wunschfarbe hier ein, z.B. S 7005-R (NCS) oder RAL9876 (RAL). Ab einer Stückzahl von 6 Leuchten in gleicher Farbe entfällt der Aufschlag.
  • Couleur de la lumière
Délai de livraison env. 4 semaines
Réf. 22.B101.L16.002
Add to wishlist
Contact Us

Luminaire sur rail Thiny Slim TR48, 48 V, 1 × SLED/LED, puissance absorbée 6,3–18,9 W, flux lumineux total 504–2139 lm, diffuseurs au choix : SOFT (diffuseur opale), angle de faisceau > 90° à 30 % de dissipation de puissance, PR (prismatique), angle de faisceau 60° à 8 % de dissipation de puissance, SPR (semi-prismatique), angle de faisceau de 60° pour une dissipation de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de la lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 95, options de commande : DALI-2, commutable, avec adaptateur 48 V pour STUCCHI® Evo ST1/ST8/ST3 (transformateur vendu séparément), 48 V CC, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix, dimensions : voir pictogramme, garantie LED 5 ans

Caractéristiques techniques

Luminaire
Référence22.B101.* · 22.B102.* · 22.B103.* · 22.B104.* · 22.B105.* · 22.B106.*MontageRail d'alimentation 48 V
Indice de protectionIP20Poids0,6–1 kg
Garantie LED5 ans
Éclairage
Source lumineuseLED · SLEDConsommation électrique6,3 W · 12,6 W · 18,9 W
Flux lumineux504–2 139 lmAngle de faisceau60° · > 90°
OptiqueSOFT : diffuseur opale, > 90°, 30 % de perte
de puissance PR : prismatique, 60°, 8 % de perte de puissance, UGR ≤ 19
SPR : semi-prismatique, 60°, 10 % de perte de puissance, UGR ≤ 19
Couleurs de lumière2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95
Classe d'efficacité énergétiqueE · F
Caractéristiques électriques
Alimentation48 V CCCommandeDALI-2 · Commutation, circuit 1 · Commutation, circuit 2
Finitions
Couleurs standard002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007
Couleurs standard NCSS 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y
Couleur au choixNCS ou RAL selon spécifications
Finitions
RéférenceModèleAspectCouleur de la lumièrePuissanceAngleCommandeFlux lumineux
22.B101.L16Thiny Slim 30 A TR48SOFT2700 K6,3 W> 90°Commutation, circuit 1504 lm
22.B101.L17Thiny Slim 30 A TR48SOFT3 000 K6,3 W> 90°Commutation, circuit 1504 lm
22.B101.L18Thiny Slim 30 A TR48SOFT4 000 K6,3 W> 90°Commutation, circuit 1543 lm
22.B101.L26Thiny Slim 30 A TR48PR2700 K6,3 W60°Commutation, circuit 1663 lm
22.B101.L27Thiny Slim 30 A TR48PR3 000 K6,3 W60°Commutation, circuit 1663 lm
22.B101.L28Thiny Slim 30 A TR48PR4 000 K6,3 W60°Commutation, circuit 1713 lm
22.B101.L36Thiny Slim 30 A TR48SPR2700 K6,3 W60°Commutation, circuit 1648 lm
22.B101.L37Thiny Slim 30 A TR48SPR3 000 K6,3 W60°Commutation, circuit 1648 lm
22.B101.L38Thiny Slim 30 A TR48SPR4 000 K6,3 W60°Commutation, circuit 1698 lm
22.B101.M16Thiny Slim 30 TR48SOFT2700 K6,3 W> 90°DALI-2504 lm
22.B101.M17Thiny Slim 30 TR48SOFT3 000 K6,3 W> 90°DALI-2504 lm
22.B101.M18Thiny Slim 30 TR48SOFT4 000 K6,3 W> 90°DALI-2543 lm
22.B101.M26Thiny Slim 30 TR48PR2 700 K6,3 W60°DALI-2663 lm
22.B101.M27Thiny Slim 30 TR48PR3 000 K6,3 W60°DALI-2663 lm
22.B101.M28Thiny Slim 30 TR48PR4 000 K6,3 W60°DALI-2713 lm
22.B101.M36Thiny Slim 30 TR48SPR2 700 K6,3 W60°DALI-2648 lm
22.B101.M37Thiny Slim 30 TR48SPR3 000 K6,3 W60°DALI-2648 lm
22.B101.M38Thiny Slim 30 TR48SPR4 000 K6,3 W60°DALI-2698 lm
22.B102.L16Thiny Slim 30 B TR48SOFT2 700 K6,3 W> 90°Commutation, circuit 2504 lm
22.B102.L17Thiny Slim 30 B TR48SOFT3 000 K6,3 W> 90°Commutation, circuit 2504 lm
22.B102.L18Thiny Slim 30 B TR48SOFT4 000 K6,3 W> 90°Commutation, circuit 2543 lm
22.B102.L26Thiny Slim 30 B TR48PR2700 K6,3 W60°Commutation, circuit 2663 lm
22.B102.L27Thiny Slim 30 B TR48PR3 000 K6,3 W60°Commutation, circuit 2663 lm
22.B102.L28Thiny Slim 30 B TR48PR4 000 K6,3 W60°Commutation, circuit 2713 lm
22.B102.L36Thiny Slim 30 B TR48SPR2700 K6,3 W60°Commutation, circuit 2648 lm
22.B102.L37Thiny Slim 30 B TR48SPR3 000 K6,3 W60°Commutation, circuit 2648 lm
22.B102.L38Thiny Slim 30 B TR48SPR4 000 K6,3 W60°Commutation, circuit 2698 lm
22.B103.L16Thiny Slim 60 A TR48SOFT2700 K12,6 W> 90°Commutation, circuit 11 008 lm
22.B103.L17Thiny Slim 60 A TR48SOFT3 000 K12,6 W> 90°Commutation, circuit 11 008 lm
22.B103.L18Thiny Slim 60 A TR48SOFT4 000 K12,6 W> 90°Commutation, circuit 11 090 lm
22.B103.L26Thiny Slim 60 A TR48PR2700 K12,6 W60°Commutation, circuit 11 325 lm
22.B103.L27Thiny Slim 60 A TR48PR3 000 K12,6 W60°Commutation, circuit 11 325 lm
22.B103.L28Thiny Slim 60 A TR48PR4 000 K12,6 W60°Commutation, circuit 11 426 lm
22.B103.L36Thiny Slim 60 A TR48SPR2700 K12,6 W60°Commutation, circuit 11 296 lm
22.B103.L37Thiny Slim 60 A TR48SPR3 000 K12,6 W60°Commutation, circuit 11 296 lm
22.B103.L38Thiny Slim 60 A TR48SPR4 000 K12,6 W60°Commutation, circuit 11 395 lm
22.B103.M16Thiny Slim 60 TR48SOFT2700 K12,6 W> 90°DALI-21 008 lm
22.B103.M17Thiny Slim 60 TR48SOFT3 000 K12,6 W> 90°DALI-21 008 lm
22.B103.M18Thiny Slim 60 TR48SOFT4 000 K12,6 W> 90°DALI-21 090 lm
22.B103.M26Thiny Slim 60 TR48PR2 700 K12,6 W60°DALI-21 325 lm
22.B103.M27Thiny Slim 60 TR48PR3 000 K12,6 W60°DALI-21 325 lm
22.B103.M28Thiny Slim 60 TR48PR4 000 K12,6 W60°DALI-21 426 lm
22.B103.M36Thiny Slim 60 TR48SPR2 700 K12,6 W60°DALI-21 296 lm
22.B103.M37Thiny Slim 60 TR48SPR3 000 K12,6 W60°DALI-21 296 lm
22.B103.M38Thiny Slim 60 TR48SPR4 000 K12,6 W60°DALI-21 395 lm
22.B104.L16Thiny Slim 60 B TR48SOFT2 700 K12,6 W> 90°Commutation, circuit 21 008 lm
22.B104.L17Thiny Slim 60 B TR48SOFT3 000 K12,6 W> 90°Commutation, circuit 21 008 lm
22.B104.L18Thiny Slim 60 B TR48SOFT4 000 K12,6 W> 90°Commutation, circuit 21 090 lm
22.B104.L26Thiny Slim 60 B TR48PR2700 K12,6 W60°Commutation, circuit 21 325 lm
22.B104.L27Thiny Slim 60 B TR48PR3 000 K12,6 W60°Commutation, circuit 21 325 lm
22.B104.L28Thiny Slim 60 B TR48PR4 000 K12,6 W60°Commutation, circuit 21 426 lm
22.B104.L36Thiny Slim 60 B TR48SPR2700 K12,6 W60°Commutation, circuit 21 296 lm
22.B104.L37Thiny Slim 60 B TR48SPR3 000 K12,6 W60°Commutation, circuit 21 296 lm
22.B104.L38Thiny Slim 60 B TR48SPR4 000 K12,6 W60°Commutation, circuit 21 395 lm
22.B105.L16Thiny Slim 90 A TR48SOFT2 700 K18,9 W> 90°Commutation, circuit 11 512 lm
22.B105.L17Thiny Slim 90 A TR48SOFT3 000 K18,9 W> 90°Commutation, circuit 11 512 lm
22.B105.L18Thiny Slim 90 A TR48SOFT4 000 K18,9 W> 90°Commutation, circuit 11 628 lm
22.B105.L26Thiny Slim 90 A TR48PR2700 K18,9 W60°Commutation, circuit 11 988 lm
22.B105.L27Thiny Slim 90 A TR48PR3 000 K18,9 W60°Commutation, circuit 11 988 lm
22.B105.L28Thiny Slim 90 A TR48PR4 000 K18,9 W60°Commutation, circuit 12 139 lm
22.B105.L36Thiny Slim 90 A TR48SPR2700 K18,9 W60°Commutation, circuit 11 944 lm
22.B105.L37Thiny Slim 90 A TR48SPR3 000 K18,9 W60°Commutation, circuit 11 944 lm
22.B105.L38Thiny Slim 90 A TR48SPR4 000 K18,9 W60°Commutation, circuit 12 093 lm
22.B105.M16Thiny Slim 90 TR48SOFT2700 K18,9 W> 90°DALI-21 512 lm
22.B105.M17Thiny Slim 90 TR48SOFT3 000 K18,9 W> 90°DALI-21 512 lm
22.B105.M18Thiny Slim 90 TR48SOFT4 000 K18,9 W> 90°DALI-21 628 lm
22.B105.M26Thiny Slim 90 TR48PR2 700 K18,9 W60°DALI-21 988 lm
22.B105.M27Thiny Slim 90 TR48PR3 000 K18,9 W60°DALI-21 988 lm
22.B105.M28Thiny Slim 90 TR48PR4 000 K18,9 W60°DALI-22 139 lm
22.B105.M36Thiny Slim 90 TR48SPR2 700 K18,9 W60°DALI-21 944 lm
22.B105.M37Thiny Slim 90 TR48SPR3 000 K18,9 W60°DALI-21 944 lm
22.B105.M38Thiny Slim 90 TR48SPR4 000 K18,9 W60°DALI-22 093 lm
22.B106.L16Thiny Slim 90 B TR48SOFT2 700 K18,9 W> 90°Commutation, circuit 21 512 lm
22.B106.L17Thiny Slim 90 B TR48SOFT3 000 K18,9 W> 90°Commutation, circuit 21 512 lm
22.B106.L18Thiny Slim 90 B TR48SOFT4 000 K18,9 W> 90°Commutation, circuit 21 628 lm
22.B106.L26Thiny Slim 90 B TR48PR2700 K18,9 W60°Commutation, circuit 21 988 lm
22.B106.L27Thiny Slim 90 B TR48PR3 000 K18,9 W60°Commutation, circuit 21 988 lm
22.B106.L28Thiny Slim 90 B TR48PR4 000 K18,9 W60°Commutation, circuit 22 139 lm
22.B106.L36Thiny Slim 90 B TR48SPR2700 K18,9 W60°Commutation, circuit 21 944 lm
22.B106.L37Thiny Slim 90 B TR48SPR3 000 K18,9 W60°Commutation, circuit 21944 lm
22.B106.L38Thiny Slim 90 B TR48SPR4 000 K18,9 W60°Commutation, circuit 22 093 lm
