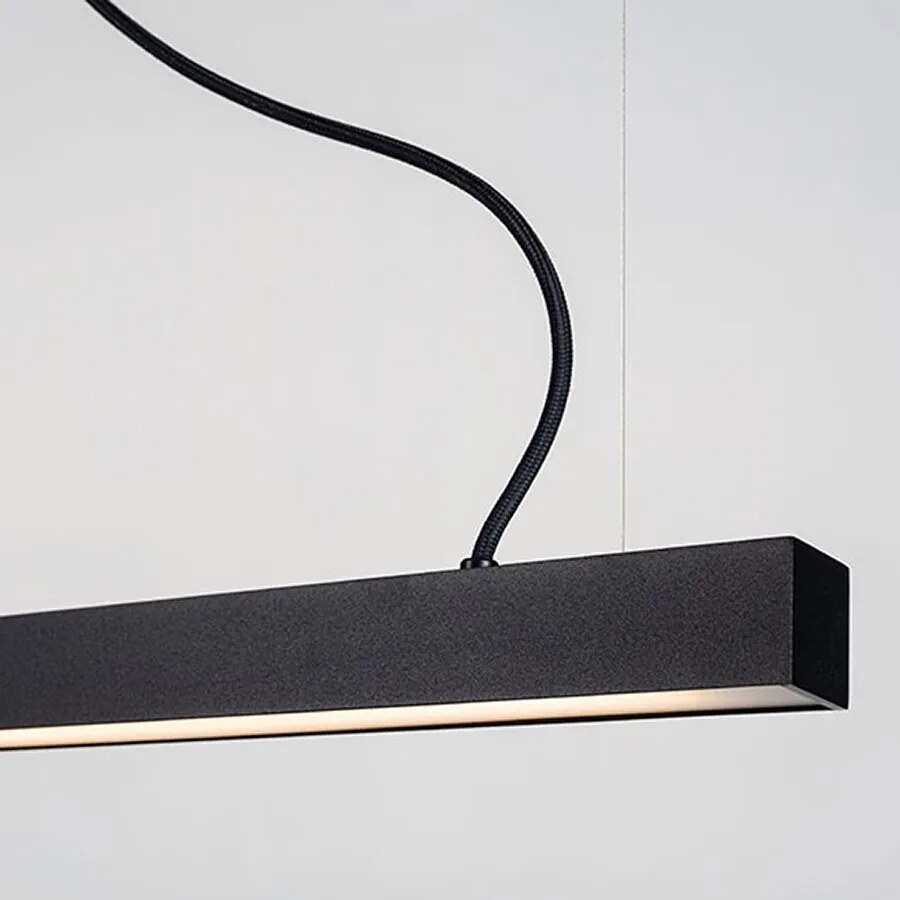

Suspension pour plafond Thiny Slim Z


  • Longueur
  • Diffuseur
  • Technologie de variation d'intensité lumineuse
  • Couleur du boîtier - 002/noir/RAL9005
    Bitte tragen Sie Ihre NCS/RAL Wunschfarbe hier ein, z.B. S 7005-R (NCS) oder RAL9876 (RAL). Ab einer Stückzahl von 6 Leuchten in gleicher Farbe entfällt der Aufschlag.
  • Couleur de la lumière
Délai de livraison env. 4 semaines
Réf. 22.4102.J16.002
Add to wishlist
Contact Us
Documents
chors-thiny-slim-z-3d-data.zip chors-thiny-slim-z-installation-manual.pdf

Luminaire suspendu Thiny Slim Z, 1 × SLED/LED, puissance absorbée 12,6–31,5 W, flux lumineux total 1008–3565 lm, diffuseurs au choix : SOFT (diffuseur opale), angle de faisceau > 90° à 30 % de dissipation thermique, PR (prismatique), angle de faisceau 60° à 8 % de dissipation thermique, SPR (semi-prismatique), angle de faisceau de 60° avec une dissipation de puissance de 10 %, les modèles PR/SPR atteignent un UGR ≤ 19 et sont conformes à la norme DIN EN 12464-1/-2, rendu des couleurs/couleur de lumière : 2 700 K/CRI 98, 3 000 K/CRI 98, 4 000 K/CRI 95, options de commande : DALI-2, commutable, driver inclus, raccordement à 230 V CA/50 Hz, indice de protection IP20, finitions : noir/RAL9005/002, blanc/RAL9010/003, graphite/RAL7015/006, blanc neige/RAL9016/060, gris aluminium/RAL9006/101, couleur NCS/RAL au choix, dimensions : voir pictogramme, garantie LED 5 ans

Caractéristiques techniques

Luminaire
Référence22.4102.* · 22.4103.* · 22.4104.* · 22.4105.*Montagesuspension
Indice de protectionIP20Poids0,8–1,4 kg
Garantie LED5 ans
Contenu de la livraisonDriver intégré
Éclairage
Source lumineuseLED · SLEDConsommation électrique12,6 W · 18,9 W · 25,2 W · 31,5 W
Flux lumineux1 008–3 565 lmAngle de faisceau60° · > 90°
OptiqueSOFT : diffuseur opale, > 90°, perte
de puissance de 30 % PR : prismatique, 60°, perte de puissance de 8 %, UGR ≤ 19
SPR : semi-prismatique, 60°, perte de puissance de 10 %, UGR ≤ 19
Couleurs de lumière2 700 K, IRC ≥ 98 (Sunlike) · 3 000 K, IRC ≥ 98 (Sunlike) · 4 000 K, IRC ≥ 95
Module LED18 V, niveau MacAdam 3Classe d'efficacité énergétiqueE · F
Système électrique
Alimentation230 V, 50 HzCommandeDALI-2 · non gradable
Finitions
Couleurs standard002 noir RAL 9005 · 003 blanc RAL 9010 · 006 graphite RAL 7015 · 060 blanc neige RAL 9016 · 101 gris aluminium RAL 9006/9007
Couleurs standard NCSS 0500-N, S 1020-R20B, S 1020-R80B, S 2005-Y50R, S 3005-Y50R, S 3560-R80B, S 3560-Y80R, S 4020-B30G, S 4020-R80B, S 4020-Y60R, S 4550-Y50R, S 6020-G70Y
Couleur au choixNCS ou RAL selon les indications
Dimensions
Longueur600–1 500 mm
Modèles
RéférenceModèleAspectCouleur de la lumièrePuissanceAngleCommandeFlux lumineux
22.4102.J16
22.4102.T16		Thiny Slim 60 ZSOFT2 700 K12,6 W> 90°non gradable
DALI-2		1 008 lm
22.4102.J17
22.4102.T17		Thiny Slim 60 ZSOFT3 000 K12,6 W> 90°non gradable
DALI-2		1 008 lm
22.4102.J18
22.4102.T18		Thiny Slim 60 ZSOFT4 000 K12,6 W> 90°non gradable
DALI-2		1 090 lm
22.4102.J26
22.4102.T26		Thiny Slim 60 ZPR2 700 K12,6 W60°non gradable
DALI-2		1 325 lm
22.4102.J27
22.4102.T27		Thiny Slim 60 ZPR3 000 K12,6 W60°non gradable
DALI-2		1 325 lm
22.4102.J28
22.4102.T28		Thiny Slim 60 ZPR4 000 K12,6 W60°non gradable
DALI-2		1 426 lm
22.4102.J36
22.4102.T36		Thiny Slim 60 ZSPR2 700 K12,6 W60°non gradable
DALI-2		1 296 lm
22.4102.J37
22.4102.T37		Thiny Slim 60 ZSPR3 000 K12,6 W60°non gradable
DALI-2		1 296 lm
22.4102.J38
22.4102.T38		Thiny Slim 60 ZSPR4 000 K12,6 W60°non gradable
DALI-2		1 395 lm
22.4103.J16
22.4103.T16		Thiny Slim 90 ZSOFT2 700 K18,9 W> 90°non gradable
DALI-2		1 512 lm
22.4103.J17
22.4103.T17		Thiny Slim 90 ZSOFT3 000 K18,9 W> 90°non gradable
DALI-2		1 512 lm
22.4103.J18
22.4103.T18		Thiny Slim 90 ZSOFT4 000 K18,9 W> 90°non gradable
DALI-2		1 628 lm
22.4103.J26
22.4103.T26		Thiny Slim 90 ZPR2 700 K18,9 W60°non gradable
DALI-2		1 988 lm
22.4103.J27
22.4103.T27		Thiny Slim 90 ZPR3 000 K18,9 W60°non gradable
DALI-2		1 988 lm
22.4103.J28
22.4103.T28		Thiny Slim 90 ZPR4 000 K18,9 W60°non gradable
DALI-2		2 139 lm
22.4103.J36
22.4103.T36		Thiny Slim 90 ZSPR2 700 K18,9 W60°non gradable
DALI-2		1 944 lm
22.4103.J37
22.4103.T37		Thiny Slim 90 ZSPR3 000 K18,9 W60°non gradable
DALI-2		1 944 lm
22.4103.J38
22.4103.T38		Thiny Slim 90 ZSPR4 000 K18,9 W60°non gradable
DALI-2		2 093 lm
22.4104.J16
22.4104.T16		Thiny Slim ZSOFT2 700 K25,2 W> 90°non gradable
DALI-2		2 016 lm
22.4104.J17
22.4104.T17		Thiny Slim ZSOFT3 000 K25,2 W> 90°non gradable
DALI-2		2 016 lm
22.4104.J18
22.4104.T18		Thiny Slim ZSOFT4 000 K25,2 W> 90°non gradable
DALI-2		2 170 lm
22.4104.J26
22.4104.T26		Thiny Slim ZPR2 700 K25,2 W60°non gradable
DALI-2		2 650 lm
22.4104.J27
22.4104.T27		Thiny Slim ZPR3 000 K25,2 W60°non gradable
DALI-2		2 650 lm
22.4104.J28
22.4104.T28		Thiny Slim ZPR4 000 K25,2 W60°non gradable
DALI-2		2 852 lm
22.4104.J36
22.4104.T36		Thiny Slim ZSPR2 700 K25,2 W60°non gradable
DALI-2		2 592 lm
22.4104.J37
22.4104.T37		Thiny Slim ZSPR3 000 K25,2 W60°non gradable
DALI-2		2 592 lm
22.4104.J38
22.4104.T38		Thiny Slim ZSPR4 000 K25,2 W60°non gradable
DALI-2		2 790 lm
22.4105.J16
22.4105.T16		Thiny Slim ZSOFT2 700 K31,5 W> 90°non gradable
DALI-2		2 520 lm
22.4105.J17
22.4105.T17		Thiny Slim ZSOFT3 000 K31,5 W> 90°non gradable
DALI-2		2 520 lm
22.4105.J18
22.4105.T18		Thiny Slim ZSOFT4 000 K31,5 W> 90°non gradable
DALI-2		2 713 lm
22.4105.J26
22.4105.T26		Thiny Slim ZPR2 700 K31,5 W60°non gradable
DALI-2		3 312 lm
22.4105.J27
22.4105.T27		Thiny Slim ZPR3 000 K31,5 W60°non gradable
DALI-2		3 312 lm
22.4105.J28
22.4105.T28		Thiny Slim ZPR4 000 K31,5 W60°non gradable
DALI-2		3 565 lm
22.4105.J36
22.4105.T36		Thiny Slim ZSPR2 700 K31,5 W60°non gradable
DALI-2		3 240 lm
22.4105.J37
22.4105.T37		Thiny Slim ZSPR3 000 K31,5 W60°non gradable
DALI-2		3 240 lm
22.4105.J38
22.4105.T38		Thiny Slim ZSPR4 000 K31,5 W60°non gradable
DALI-2		3 488 lm
